圆盘式造料机为容积式计量的给料设备，它能均匀、连续地将物料喂送到下一道工序，并且能够承受较大的仓压。作为细粒物料给料设备，适用于运送粉状、料状或小块状态的各种非粘性物料，如煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等粉状、粒状或小块状物料?？晒惴河τ糜谘〗鸪?，采煤厂与化工，基建及机械化的铸造车间等作连续均匀、定量的给料和配料之用。本机构造简单，调整方便，性能优越。本机适用输送物料粒度不大于50mm，不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。

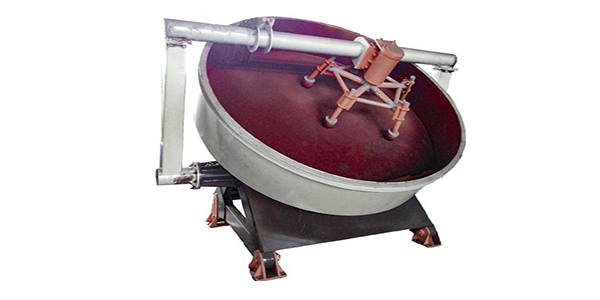

圆盘造?；炝Ｅ淘膊捎谜逶不〗峁?成粒率可达93以上。造粒盘设有三个出料口,便于间断生产作业,降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动，起动平稳，减缓冲击力，提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强，坚固耐用，不变形。加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳。

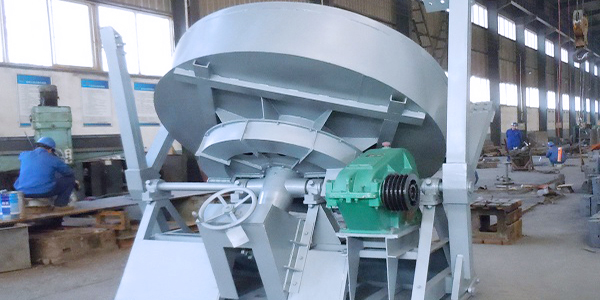

由主电动机驱动皮带轮和皮带，通过减速机传动小齿轮。小齿轮与固定在盘底的大齿轮是对开式，它们相互齿合，相向工作。大齿轮则通过设计的锥孔安装在固定于机架调节盘上的造粒盘后，经造粒盘的不断旋转，再加上喷雾装置，使物料均匀的粘合在一起，造成圆球状另外在造粒盘中上部设计了自动请料系统，防止物料粘壁，从而提高了本机的使用寿命，随着电动机连续转动，物料不断进入，方能实现大批量生产，以达到用户须要。
生料粉被制成粒度均匀的球核，然后送进成球盘中，球核进入成球盘后在盘内受离心力、摩擦力和重力的作用，沿抛物线运动，并在不断的滚动过程中将球内的水份不断排挤出表面，由于物料的粘结性和可塑性，球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动，然后随着倾斜盘体的转动从盘的边部排出盘外。
1、成球盘倾角调整便捷；结构新颖、重量轻、高度低，工艺布置灵活方便；
2、机架焊接完毕、消除应力后，其配合面在镗铣床上一次加工成型，保证整机装配精度更高、运转更平稳；
3、成球盘由盘体和盘节组成，盘节可沿盘体上下调节，且盘节端部为边法兰，保证料球出盘时不被拉伤、撕裂；
4、由无动力组合刮刀及清角刮刀组成的刮刀装置，在清底、清边的同时，与优化过的成球盘配套使用后，使成球效果更好，合格料球达90%以上。
| 产品规格(m) | 盘转速转/分 | 生产能力t/时 | 配用动力kw | 盘斜度调整范围 | 外形尺寸(m) | 总量kg |
| Φ2.2 | 14.25 | 0.8-1.2 | 7.5 | 35-55 | 2.8×2.75×2.58 | 2850 |
| Φ2.5 | 11.81 | 1.0-1.5 | 7.5 | 35-55 | 3.2×2.3×3 | 3250 |
| Φ2.8 | 11.21 | 1.0-2.5 | 7.5 | 35-55 | 3.4×2.6×3.1 | 3710 |
| Φ3.0 | 11.3 | 2.0-3.0 | 11 | 35-55 | 3.7×2.7×3.3 | 4350 |
| Φ3.2 | 9.6 | 2.0-3.5 | 11 | 35-55 | 3.9×2.7×3.4 | 5110 |
| Φ3.6 | 9.1 | 3.0-5.0 | 15 | 35-55 | 4.3×3.1×4.0 | 6510 |
