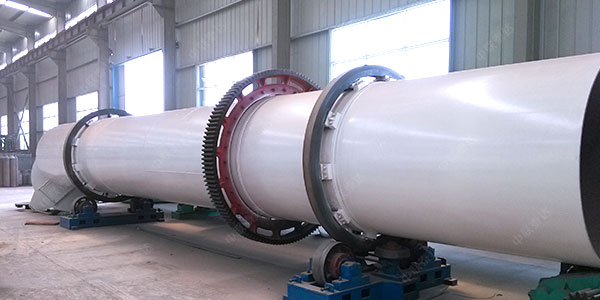

转筒冷却机是一种处理大量物料的冷却器。由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中?；刈餐怖淙雌饕话闶视τ诳帕Ｗ次锪?，也可用于部分掺入物料的办法冷却粘状膏状物料或温度较高的物料。它的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。按照冷却方式可以分为水冷式单筒冷却机、风冷式转筒冷却机。
转筒冷却机的结构组成包括：1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊；6、拖辊；7、小齿轮；8、出料部分；9；扬板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体;15、冷却水等部分组成,另外可根据用户需求设计冷却槽或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

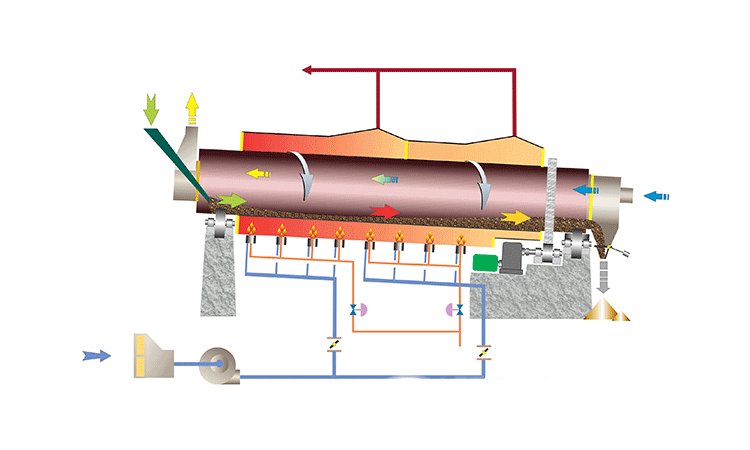

待冷却的原料通过输送设备或者溜槽直接加入到转筒冷却机的进料端，加料管道的斜度要大于物料的自然倾角，以便物料顺利流入冷却器内。冷却器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端流出，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。原料在筒体内向前移动过程中，直接或间接得到了载热体的吸热，使热物料得以冷却，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高冷却速率并促进物料前进。冷却体一般分为冷空气等。载热体经冷却器以后，如果是空气，一般需要旋风除尘器将气体内所带物料捕集下来，如果是水冷，则需经过冷水塔冷却后循环使用。
热效率高
该设备可以将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率
熟料质量高
从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性。
快速冷却
通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性
提高设备运转率
提高了熟料的强度和易磨性，消除堆“雪人”及“红河”现象对篦板的毁坏，提高设备运转率。
| 规格 | 生产能力(t/h) | 转速(r/min) | 电机型号 | 功率(KW) | 减速机 | 总重(t) |
| Φ1.2×12 | 1.9-2.5 | 4.5 | Y160L-6 | 11 | ZQ50 | 22 |
| Φ1.5×15 | 4-6 | 4.5 | Y200L1-6 | 18.5 | ZQ65 | 33 |
| Φ2×20 | 7-8 | 3 | Y225M-6 | 30 | ZL75 | 74 |
| Φ2.2×22 | 10-11.5 | 3 | Y225M-6 | 30 | ZL75 | 82 |
| Φ2.5×25 | 11-15 | 3.5 | Y280S-6 | 45 | ZL100 | 108 |
| Φ2.8×28 | 14-17 | 3.5 | Y280M1-6 | 55 | ZL100 | 142 |
| Φ3×30 | 16-20 | 3.5 | YS2-355M1-6 | 112 | ZL115 | 156 |
